Régler de manière définitive le problème du tilt port sur un flipper Gottlieb system 1

Gottlieb utilise deux « contacts de slam » dans ses jeux et les deux doivent être normalement fermés, sinon le jeu ne démarrera pas. Si lorsque vous allumez le flipper et que les afficheurs s allument immédiatement avec que des 0 ( sans quelques secondes d'attente, et sans bruits de relais), cela est souvent le signe qu'un des contacts SLAM est ouvert. Si un seul de ces contact est ouvert la CPU ne démarrera pas et donc le jeu non plus.

Souvenez vous de la séquence de démarrage : mise sous tension, les afficheurs éteints et après 5 secondes on entend le click des relais sous le plateau et les afficheurs s allument. Si cette temporisation ne semble pas se faire c'est sûrement du a un « contact de slam » ouvert ou bien à un problème de connecteurs, souvent résultant de problème de batterie qui coule sur le connecteur J6, celui la même ou arrivent les «contacts de slam ».

Il y a un de ces contacts au dos de la porte du monnayeur et un autre à l intérieur de la caisse, du coté gauche, au niveau du tilt avec la petite bille qui roule. Si ces contacts ne sont pas fermés vous risquez d avoir les afficheurs avec que des 0 ou éventuellement un genre de vague dans les zéro de droite a gauche.

Notez que les contacts du tilt et du slam sont différents! Les contacts du tilt (au niveau de la bille qui roule, ou du balancier) sont normalement ouverts. Il y a aussi un contact de tilt avec une masselotte sous le plateau de jeu. Ces contacts doivent donc être ouverts alors que les contacts de slam doivent être fermés. Ceci peut prêter à confusion puisque certains contacts doivent être ouvert et d'autres fermés.

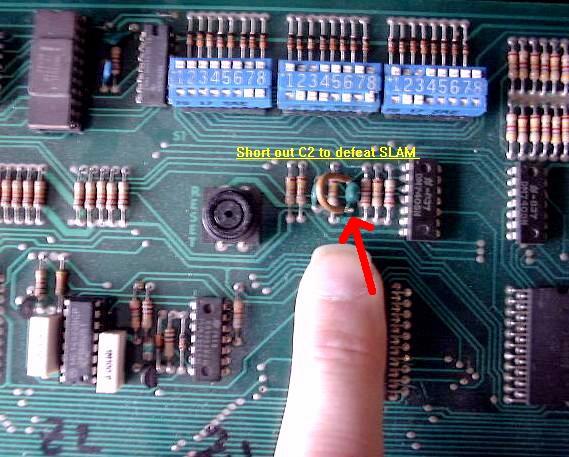

Comme les contacts de slam passent par les nappes de fils et par les connecteurs , la meilleure solution consiste à désactiver complètement les contacts de slam. Ceci peut etre fait sur la CPU : connectez à la masse la jonction de R12 et C2 ( ou plus simplement court-circuitez les deux pattes de C2)
