Réparation moteur Data East
Un petit sujet pour expliquer comment réparer un moteur de data east, en l’occurrence sur un Bullwinkle mais j'imagine que le principe doit être le même sur d'autres modèles DE, peut-être même Bally ou autre, à confirmer.

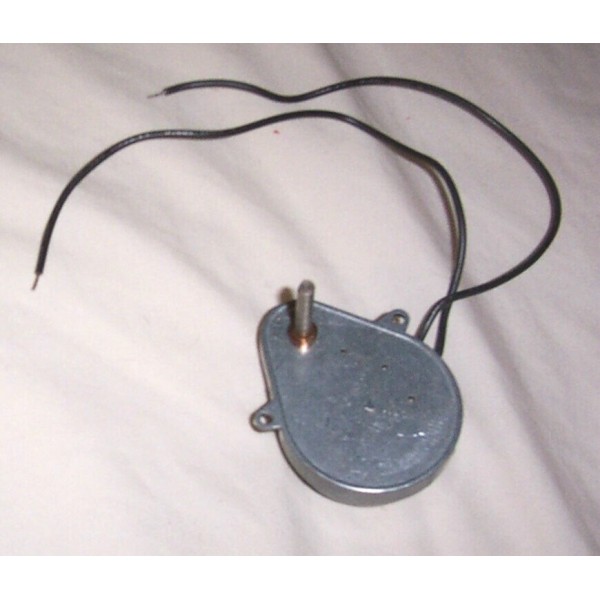

Le moteur en question :
Le moteur est donc ce petit bloc d'où ressort un axe qui entraîne une courroie et fait fonctionner l'animation. Le problème c'est qu'il y a une erreur de conception à l'intérieur du moteur. Dans ses entrailles, une série d'engrenages en laiton qui font la démultiplication de l’entraînement de l'axe.
Le plus compliqué c'est d'ouvrir ce moteur ! Attention les mains avec le coup de tournevis qui part n'importe comment...
Après l'avoir regardé en long en large et en travers sans arriver à faire quelque chose, je passe au plan B... la dremel. Et là, en 47 secondes il était ouvert, mais pourquoi je l'ai pas sortie avant cette dremel
Bon il faut le faire proprement quand même, quelques petits coup de disques sur cette ligne (voir les flèches rouges) pour pouvoir passer un tournevis et ainsi faire levier. 2-3 endroits suffisent, faut pouvoir le rassembler après...

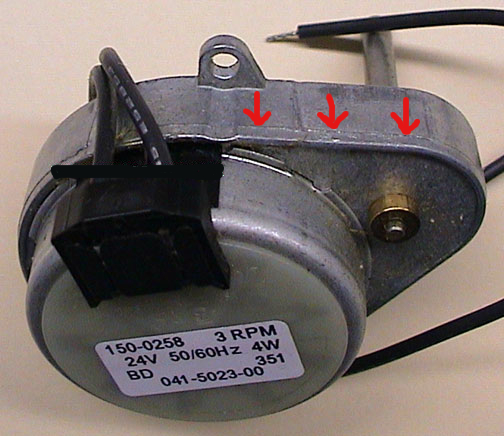

La ligne où faire les découpes :

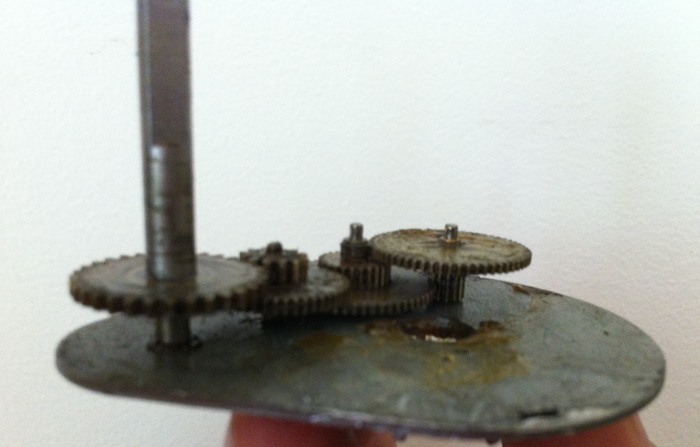

Une fois ouvert on arrive à ça :
Mais c'est quoi le problème ???
En fait, un des engrenages est foireux, il comprend une grande roue et une petite roue, assemblées entre elles et solidaires l'une de l'autre, sauf que....
La petite roue a un axe en son centre avec 3 ergots. L'axe traverse la grande roue. La petite roue repose sur la grande et les 3 ergots s’emboîtent dans les 3 emplacements de la grande roue. Je sais pas facile à suivre
Imaginez la taille des ergots, c'est minuscule et c'est là le pb, ils sont bouffés avec le temps et du coup il n'y a plus rien qui les maintient dans la grand roue. Les 2 roues ne sont donc plus solidaires, c'est ce qui fout le bazar !
J'ai essayé de faire des photos mais c'est pas facile, c'est vraiment petit, désolé pour l'aspect flou.

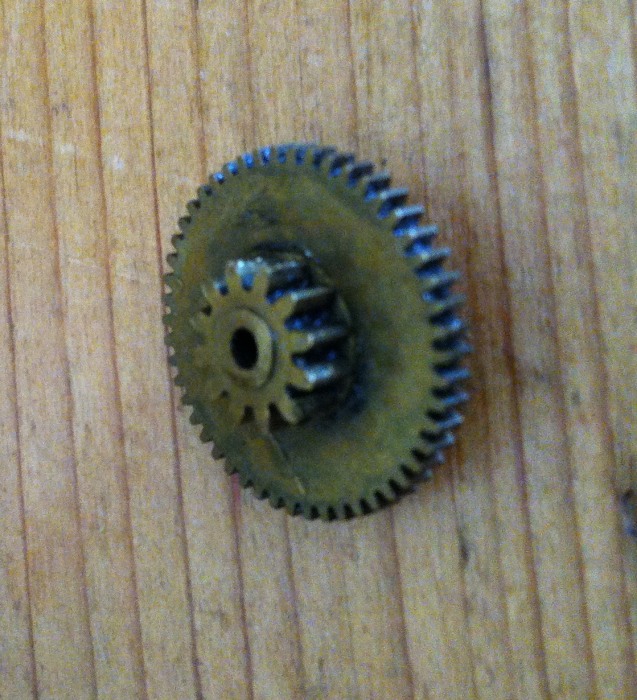

Les 2 roues vues de dessus :

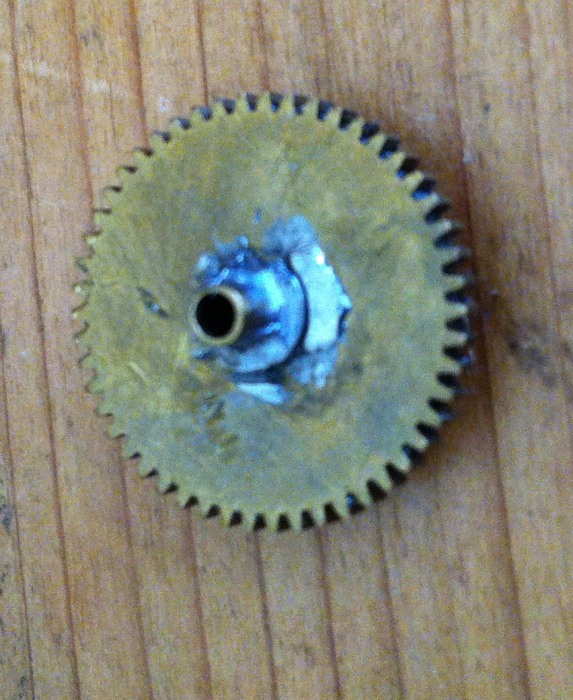

Vue de dessous (on voit l'axe de la petite roue qui traverse la grande) :
Ici on voit l'emplacement des ergots et le principe d’emboîtement de la petite roue dans la grande :
Donc pour résumer, plus d'ergots, les 2 roues ne sont plus solidaires, donc ça tourne n'importe comment.
Solution : recoller ces 2 roues entre elles.
La colle j'y crois pas, laiton-laiton déjà c'est pas évident et puis ça tiendra jamais, seule solution, une bonne soudure. Donc on nettoie bien les engrenages, on met la petite roue dans la grande et on fait chauffer à mort. Un peu d'étain au niveau de l'axe, et on s'applique parce que comme je le disais c'est minuscule, du coup il a quand même fallut limer la soudure avec une petite lime pour faire quelque chose de propre.
On regarde à nouveau la photo vue de dessous et on comprend pourquoi il y avait un pâté d'étain
Y'a plus qu'à remonter le tout, si ça été démonté proprement ça se remonte tout seul (je l'ai fait et j'avais jamais mis les mains dans un flipp 2 mois avant !) et là magie, ça marche.
Si ça peut aider quelqu'un qui à une panne similaire... en tout cas, ça m'a fait économiser un billet de 100
Le moteur en question :
Le moteur est donc ce petit bloc d'où ressort un axe qui entraîne une courroie et fait fonctionner l'animation. Le problème c'est qu'il y a une erreur de conception à l'intérieur du moteur. Dans ses entrailles, une série d'engrenages en laiton qui font la démultiplication de l’entraînement de l'axe.
Le plus compliqué c'est d'ouvrir ce moteur ! Attention les mains avec le coup de tournevis qui part n'importe comment...
Après l'avoir regardé en long en large et en travers sans arriver à faire quelque chose, je passe au plan B... la dremel. Et là, en 47 secondes il était ouvert, mais pourquoi je l'ai pas sortie avant cette dremel
Bon il faut le faire proprement quand même, quelques petits coup de disques sur cette ligne (voir les flèches rouges) pour pouvoir passer un tournevis et ainsi faire levier. 2-3 endroits suffisent, faut pouvoir le rassembler après...
La ligne où faire les découpes :
Une fois ouvert on arrive à ça :
Mais c'est quoi le problème ???
En fait, un des engrenages est foireux, il comprend une grande roue et une petite roue, assemblées entre elles et solidaires l'une de l'autre, sauf que....
La petite roue a un axe en son centre avec 3 ergots. L'axe traverse la grande roue. La petite roue repose sur la grande et les 3 ergots s’emboîtent dans les 3 emplacements de la grande roue. Je sais pas facile à suivre
Imaginez la taille des ergots, c'est minuscule et c'est là le pb, ils sont bouffés avec le temps et du coup il n'y a plus rien qui les maintient dans la grand roue. Les 2 roues ne sont donc plus solidaires, c'est ce qui fout le bazar !
J'ai essayé de faire des photos mais c'est pas facile, c'est vraiment petit, désolé pour l'aspect flou.
Les 2 roues vues de dessus :
Vue de dessous (on voit l'axe de la petite roue qui traverse la grande) :
Ici on voit l'emplacement des ergots et le principe d’emboîtement de la petite roue dans la grande :
Donc pour résumer, plus d'ergots, les 2 roues ne sont plus solidaires, donc ça tourne n'importe comment.
Solution : recoller ces 2 roues entre elles.
La colle j'y crois pas, laiton-laiton déjà c'est pas évident et puis ça tiendra jamais, seule solution, une bonne soudure. Donc on nettoie bien les engrenages, on met la petite roue dans la grande et on fait chauffer à mort. Un peu d'étain au niveau de l'axe, et on s'applique parce que comme je le disais c'est minuscule, du coup il a quand même fallut limer la soudure avec une petite lime pour faire quelque chose de propre.
On regarde à nouveau la photo vue de dessous et on comprend pourquoi il y avait un pâté d'étain
Y'a plus qu'à remonter le tout, si ça été démonté proprement ça se remonte tout seul (je l'ai fait et j'avais jamais mis les mains dans un flipp 2 mois avant !) et là magie, ça marche.
Si ça peut aider quelqu'un qui à une panne similaire... en tout cas, ça m'a fait économiser un billet de 100
-
- Dept: 24
- Collec Perso: 4 flips
- Rech/Achete: 1 flip
- Messages : 450
- Enregistré le : 22/12/2011
- Pas vu depuis 5 an(s)
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Dordogne
Re: Réparation moteur Data East
Bravo por l'article
Mécanique un jour,Mécanique toujours.
7 iémes Rencontre Flipper en Dordogne A Montrem
http://www.collectionneursdeflippers.com/mitsu 24
7 iémes Rencontre Flipper en Dordogne A Montrem
http://www.collectionneursdeflippers.com/mitsu 24
-
- Dept: 974
- Rech/Achete: 0 flip
- Messages : 85
- Enregistré le : 17/06/2012
- Pas vu depuis plus de 10 ans
- Niveau : Débutant
Re: Réparation moteur Data East
Shoot again you have
Merci infiniment , je gardes précieusement au cas ou
- milan
- Modérateur
- Dept: 30
- Collec Perso: 0 flip
- Rech/Achete: 0 flip
- Messages : 10986
- Enregistré le : 01/10/2002
- Niveau : Initié
- Pro / revendeur : non
- Localisation : Nîmes. France
Re: Réparation moteur Data East
ça part d'une bonne intention mais... il va falloir que tu t'améliores dans la prise de vues !...craneancestral a écrit :Un petit sujet pour expliquer comment réparer un moteur de data east.....je l'ai fait et j'avais jamais mis les mains dans un flipp 2 mois avant !) ...
Le prix s'oublie, la qualité reste... (les tontons flingueurs)
- olivier7
- Dept: 000
- Rech/Achete: 0 flip
- Messages : 274
- Enregistré le : 01/10/2002
- Niveau : Confirmé
- Localisation : Ancenis
Re: Réparation moteur Data East
Merci pour cet article. J'ai eu un problème similaire sur FIRE, moteur de rampe ou moteur de tube (c'est le même).
Les engrenages sont en nylon et s'usent; à moins de refaire les dents (je ne vois pas comment) ou de changer le pignon usé, c'est irréparable.
Le moteur est bon mais c'est donc juste le réducteur qui est fautif.
ARALDITE pour le remontage et minimiser tout jeu excessif après démontage et surtout veiller à préserver la planéité du support porte-pignons à la fois au démontage et au remontage, surtout ne pas le voiler.
Les engrenages sont en nylon et s'usent; à moins de refaire les dents (je ne vois pas comment) ou de changer le pignon usé, c'est irréparable.
Le moteur est bon mais c'est donc juste le réducteur qui est fautif.
ARALDITE pour le remontage et minimiser tout jeu excessif après démontage et surtout veiller à préserver la planéité du support porte-pignons à la fois au démontage et au remontage, surtout ne pas le voiler.
Earthshaker / Swords Of Fury / Flash / Firepower /Big Guns / Space Invaders/ Sorcerer / Fire ! / Jet Spin /Spirit / Power Play /Volcano / Lights Camera Action / En rédémarrage : Royal Flush
- craneancestral
- Dept: 49
- Rech/Achete: 0 flip
- Messages : 46
- Enregistré le : 06/05/2012
- Pas vu depuis 4 mois
- Niveau : Initié
- Pro / revendeur : non
- Localisation : Angers
Re: Réparation moteur Data East
j'avais prévenu..., en plus j'ai fais les photos avec mon téléphone et la macro c'est pas çaça part d'une bonne intention mais... il va falloir que tu t'améliores dans la prise de vues !...
Olivier 7, va tour un tour dans une boutique de modélisme, tu pourras peut être trouver ton bonheur
- erikrom
- Dept: 83
- Collec Perso: 3 flips
- Rech/Achete: 0 flip
- Messages : 1461
- Enregistré le : 19/10/2006
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : var
- Contact :
Re: Réparation moteur Data East
super merci
enfin une reparation faisable pour les taches en electronique
enfin une reparation faisable pour les taches en electronique
vieux jeu pas forcement bon jeu , nouveau jeu pas forcement meilleur . Nouvelle adresse du blog du retrogamer
http://retrogamer.blog4ever.com
http://retrogamer.blog4ever.com
- Crrispy
- Dept: 67
- Rech/Achete: 0 flip
- Messages : 7200
- Enregistré le : 13/08/2008
- Pas vu depuis 5 mois
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Halsace
Re: Réparation moteur Data East
Je confirme que ça peut s'appliquer à d'autres réducteurs, j'avais exactement le même problème sur mon CV quand je l'ai rentré, du coup M. Loyal ne bougeait plus, le petit engrenage patinait sur l'axe du grand. J'ai un peu aplati/rendu rugueux l'axe avec un étau puis noyé le tout dans de la colle cyanocrylate en remettant le petite engrenage, plus de pb depuis.
Fear of the dark, fear of the dark, I have a constant feeling someone's always near...
- david83grimaud
- Dept: 83
- Collec Perso: 6 flips
- Rech/Achete: 0 flip
- Messages : 443
- Enregistré le : 13/02/2011
- Pas vu depuis 1 an(s)
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Grimaud
- Contact :
Re: Réparation moteur Data East
Salut,
Merci pour ton article, et vive la dremel !!!!
A+ et bon flipp !!!
Dav...
Merci pour ton article, et vive la dremel !!!!
A+ et bon flipp !!!
Dav...
RENDEZ-VOUS SUR http://fou-de-flippers.e-monsite.com
- papate
- Dept: 974
- Rech/Achete: 0 flip
- Messages : 274
- Enregistré le : 22/06/2012
- Pas vu depuis 4 mois
- Niveau : Initié
- Pro / revendeur : non
- Localisation : Saint leu / Réunion
Re: Réparation moteur Data East
Super !!!
Merci beaucoup! Je viens de le réaliser en une dizaine de minutes
Petite question, pour refermer le moteur, tu l'a soudé?
Merci!!!
Merci beaucoup! Je viens de le réaliser en une dizaine de minutes
Petite question, pour refermer le moteur, tu l'a soudé?
Merci!!!
