Coucou c'est moi !

Frankenstein était ...."it's aliveee...." mais maintenant c’est plutôt « I’m dead… »

Le monstre était parti chez un pote en nourrice, pis un jour, plus de Franky...
Mon pote m'avait dit que la Gi déconnait de temps en temps, mais vu que je ne m'étais jamais réellement penché dessus, je ne me rappelais plus de l'état des cartes/connecteurs.

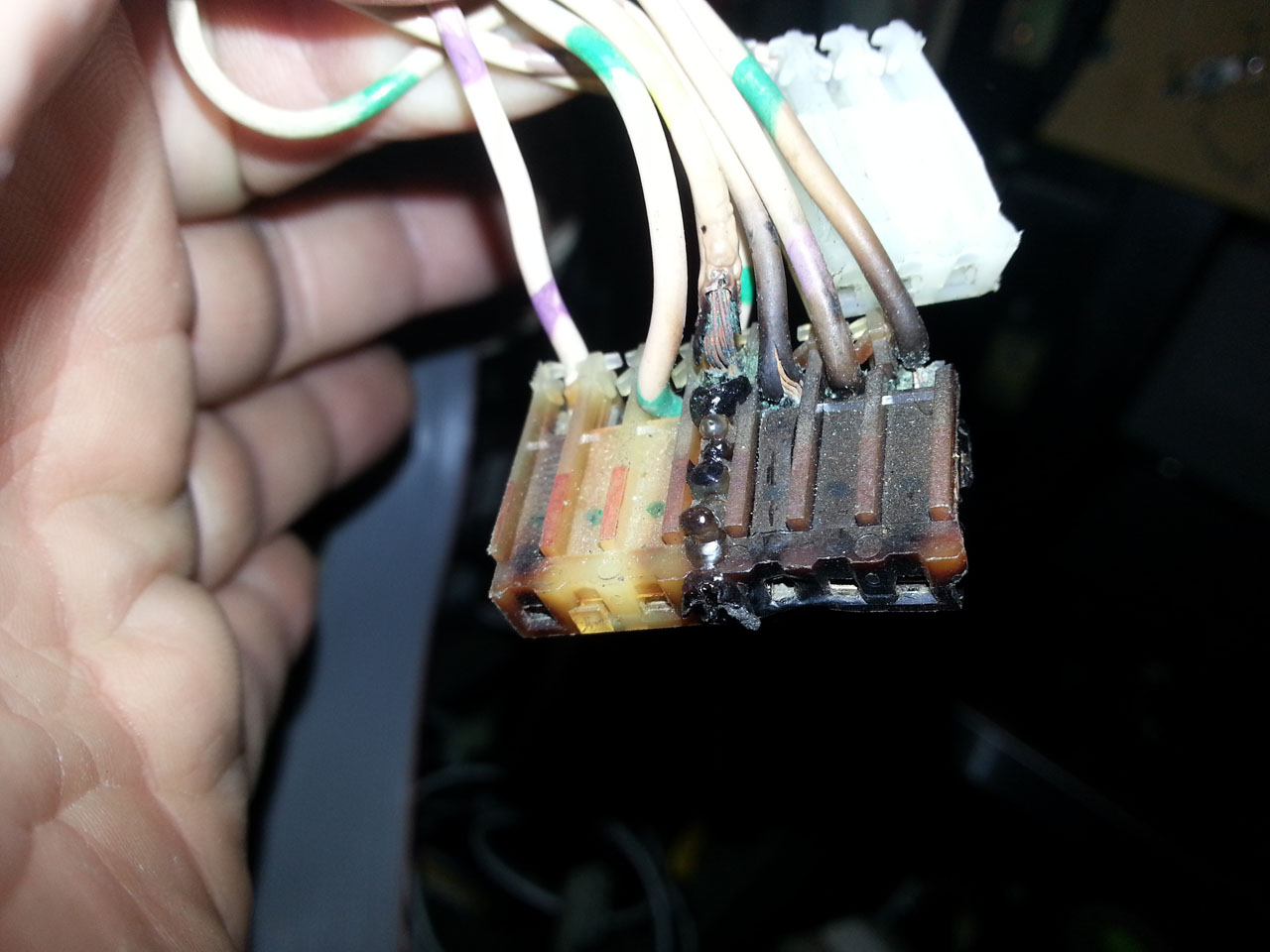

CN8 sur la Power 2 était refait avec un chalumeau vu les soudures…et J5 de la PPB a grave morflé…

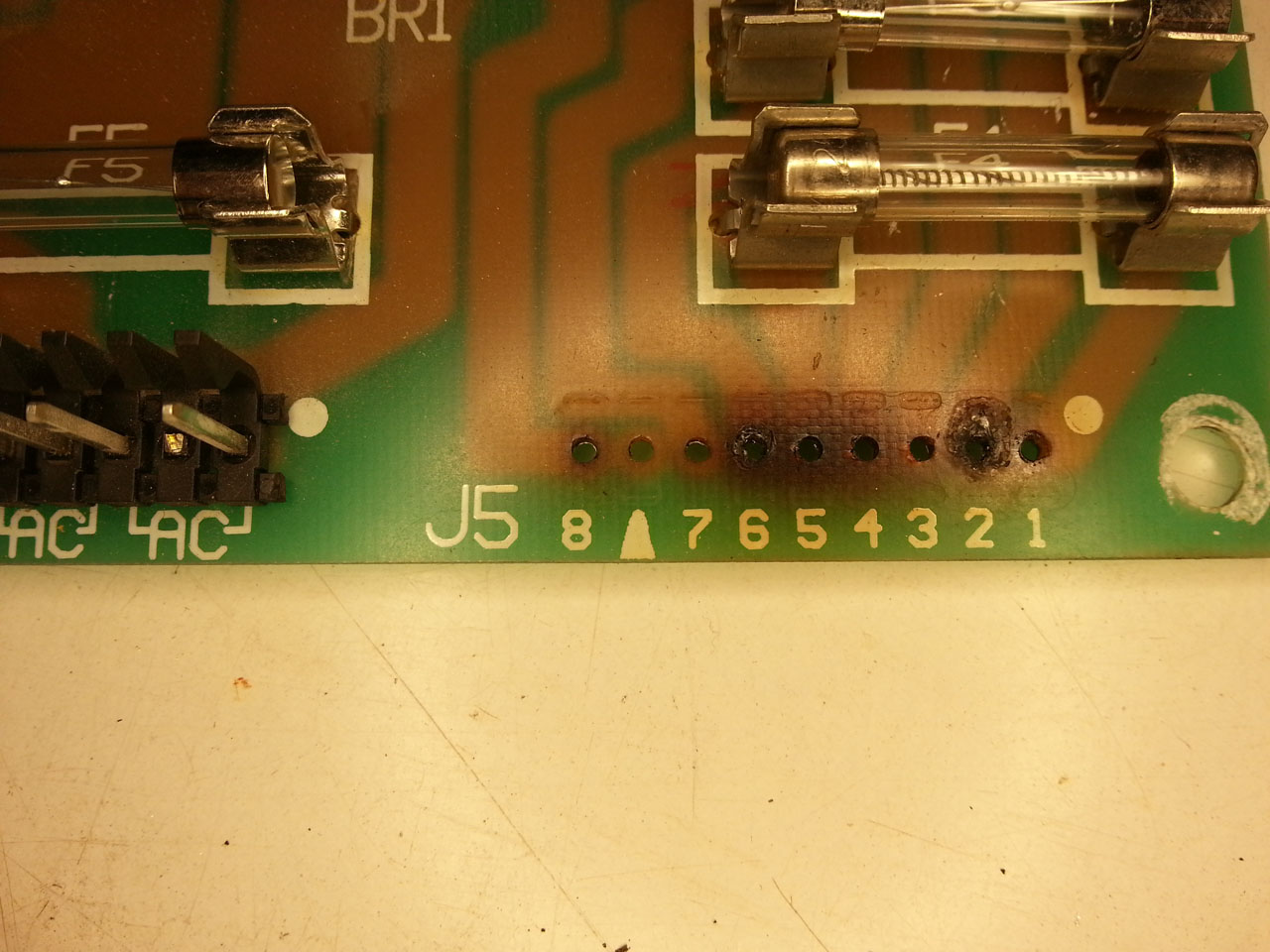

Histoire de commencer par le simple je vire le connecteur male qui était dans un sale état…

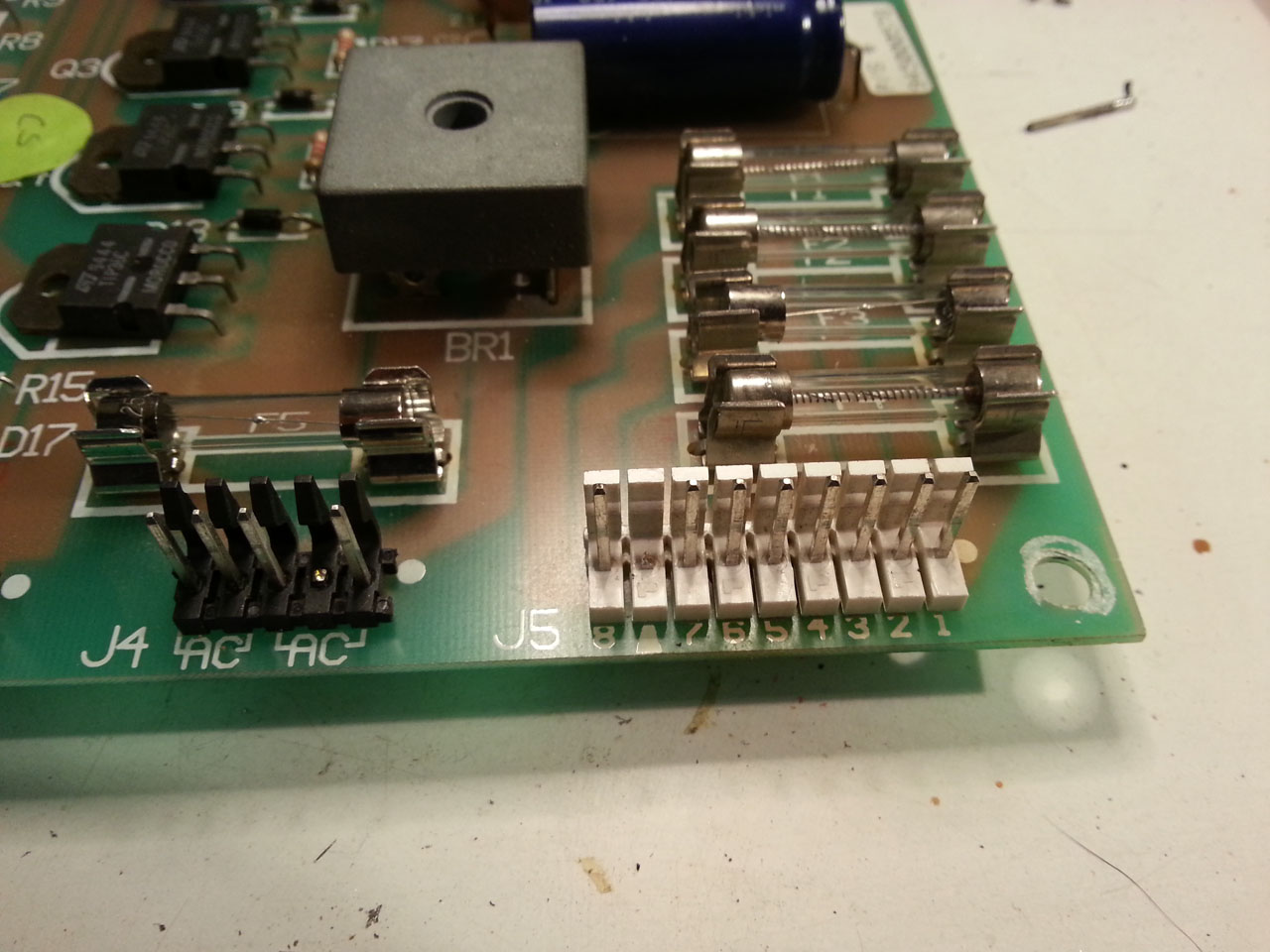

Par un tout nouveau tout beau. Le connecteur femelle sera fait plus tard. J’avais aussi le support de F5 de la PPB à changer car il était cassé.




Une fois le connecteur changé j’ai testé BR1 de la PPB et il est OK. Rien visuellement sur la carte.

Tous les fusibles du fronton ont été testés en dehors de leur support et sont OK.

Lors de mes test, CN8 de la PS et J5 de la PPB sont débranchés et ils le resteront tout le temps de mes tests.

J’allume le flip, il se passe pas grand-chose, 2 – 3 bobines qui s’activent, un bruit de maintien de bobine (j’ai l’impression) , aucunes lumières, nada, que dalle, pas un insert illuminés… et F5 de la PS et de la PPB grillent.

Je change les fusibles et je rallume en débranchant J7 de la PPB et j’ai genre 5 – 6 ampoules qui s’allument mais en mode fader…elles montent tout doucement en intensité lumineuse, et F5 de la Power grille.

Bref la loose…

Je vérifie BR1 de la PPB et les 3 BR à gauche de la PPB, ils sont OK. Au moment où j’écris je me rappelle que j’ai oublié de tester BR1 sur la Power…

Prise de tension sur les TP de la Power, le + et – 12 V sont OK, en revanche pas de 5 V.
De plus aucunes diodes ne s’allument sur la CPU ou ailleurs.

Je ressort le doc de Thierry…à suivre...

Bonjour

Remplaces C2 et C3 sur l'alimentation.

Salut Thierry,


Merci, je vais aller voir ce matin si mon magasin d'électronique n'est pas en vancances

@+

Salut,


Magasin ouvert

Changé C2 et C3, allumage du flipper avec seulement ces connecteurs de branchés :CN1 - CN2 - CN5 - CN6 - CN9...bingo le 5 volts est revenu, merci Thierry

Les diodes Blank et 5 Volts reste allumées fixe sur la CPU.

Du coup il va falloir que je commence le diagnostique. Je vais rebrancher les derniers connecteurs de la Power, sauf CN7 et CN8 car je n'ai pas encore fait le connecteur femelle qui se branche sur J5 PPB que j'ai changé.

Mais avant toutes autres interventions, je démonte la CPU pour créer le déport de pile.

A suivre !

Bon, ça y est, tout est rentré dans l'ordre.

Piles déportées et connecteur femelle changée sur J5 PPB.

Le flipper marche nickel avec en plus TOUTE la Gi, chose qui n'a jamais été le cas !

Thierry

Hello,


Joie bonne et intense mais de courte durée...plus de 5 v sur la power.

J'avais acheté 2 condo de chaque histoire de, j'ai donc de nouveau changé C2 et C3 mais toujours pas de 5 v. J'ai également testé avec un LCR meter les condo neuf que j'ai désoudé et ils sont bon.

La recherche reprend

Re

Mauvaise méthode !
On fait des mesures, ensuite on remplace des composants si nécessaire.
Il faut mesurer la tension aux bornes de C3 et sur le point test +12V.

Salut Thierry !


Je sais, en plus tu le répète assez souvent...mais il y a un contexte à cette frénésie du remplacement !

Ne sachant pas quoi tester, je me suis dis que j'allais tester C2 et C3 avec mon LCR meter à 2 balles. Je désoude donc les 2 condos, je test, et ils ont les bonnes valeurs.

Et là...je vois les trous bien vide de soudure sur la carte...je vois mes condo neuf...je vois les trous vide....mon fer à souder...et j'ai pas pu résister, j'ai remplacé les bons condo par d'autres bons condos...oui je sais c'est couil*****

Bref, je suis maintenant allé faire les mesures.

TP + 12 V = fluctuant 11,9 / 12,5
TP - 12 V = environ - 13,4

Borne de C3 = nada

Bonjour

Tu dois avoir une tension aux bornes de C3. Quand je dis aux bornes, c'est une pointe de mesure à chaque extrémité du condo.
Est-ce que le pont de diodes DB1 a été remplacé dans le passé ? (Photo)
Il doit y avoir une piste coupée sur le circuit imprimé ou une traversée (double face) coupée.

Salut Thierry,


Alors déjà merci une fois de plus pour le coup de main !

Après ma réponse d'hier soir où je te disais que je n'avais rien aux bornes de C3 (je prends bien aux pattes du condo), je me suis penché sur le schémas. Je ne suis pas super expert car globalement mes machines marchent bien du coup pas eu trop de dépannage sur carte à faire mis à part 2 – 3 TIP sur le Maverick.

Du coup, je me suis dit par où arrive le jus sur cette carte Power Supply ?

Par CN1 comme l'indique le schémas ci-dessous. Je comprends que la PS reçoit du 18 VAC et qu'elle le transforme en – 12 VDC / + 12 VDC / + 5 VDC.
Toujours d'après le schémas je vois 2 pin avec 9 VAC, cela veut dire que les tensions sont additionnées pour rentrer en 18 VAC ?

Je me rends compte que j'ai peut être commis une erreur de mesure, car il me semble que je suis resté sur le calibre DC sur le multimètre. Je possédais un Tektronik automatique qui ne mesure plus les tensions alternatives, du coup j'ai acheté un autre multimètre à sélection manuelle.

Si c'est le cas je reprends la tension en AC ce coup-ci aux bornes de C3.

Si ce n'est pas le cas je vais vérifier la continuité des pistes.



Pour BR1, je pense qu'il a dû être changé au moins une fois d'après les soudures mais sans garantie. Perso je ne l'ai pas changé.
Je l'ai testé monté sur la carte et les mesures étaient OK. Ce test avait été fait AVANT que je ne change pour la 1ère fois C2 et C3.
Je peux recommencer le test et/ou le dessouder pour le tester hors de la carte.


Travaux de ce soir :
- Prise de tension en AC sur C3
- Test de BR1

@+

.
