Bonjour,


Après avoir déjà fait pas mal de manipulation sur ma machine, et suite à une erreur "MAIN BATTERY LOW", je n'ai plus le choix, je dois faire un "CLEAR RAM".

Cette procédure n'est normalement pas compliquée, MAIS, il va de soi que je décline toutes responsabilités de vos actes et de leur conséquences, si vous ne savez pas ce que vous faites, ne le faites pas. La procédure ci-dessous est traduite d'un document existant sur les forums US de machine à sous, mais je l'ai appliqué à ma machine, et ça fonctionne…chez moi…


Je rappelle également que la manipulation des puces doit se faire calmement, une patte se tord rapidement si on force trop dessus…

Ce qu'il vous faut :
- Un "truc" servant de levier pour enlever les puces
- Une puce CLEAR RAM correspondant à votre machine ex: IVC000097
- Une puce KEY CHIP correspondant à votre machine ex: 00045
- Une "RESET KEY" normalement fournie avec la machine



1) Assurez vous que vous n’avez pas de crédits, puis éteignez la machine,retirer le tiroir avec la carte mère.




2) Avant de toucher les puces, je touche toujours le châssis métallique de la machine afin d’enlever l’électricité statique. Evitez aussi les pulls en laine ou de type « polaire ».



3) Inspectez la carte pour repérer les puces et s’assurer de leur sens d’insertion. Puis, enlever la puce SBxxxxxx (40 pin) située en U21 et remplacez là par la puce « Clear RAM », ici une IVC000097. Attention au sens d'insertion avec l'ergot !!!






4) Remettez le tiroir avec la carte mère, assurez-vous qu'elle soit enfichée correctement.
Allumez la machine en laissant la porte ouverte, et regardez les 2 LED orange du haut au niveau du tiroir. Une fois qu'elles sont allumées fixe, vous pouvez éteindre la machine.










5) Histoire d'être sûr que le Clear RAM soit bien effectué, vous pouvez refaire l'étape 4 une seconde fois. Allumez la machine, attendre les 2 LED orange, éteindre la machine.



6) Une fois la machine éteinte, enlever la carte mère et remplacez la puce "Clear RAM" par la puce SBxxxxxx. Remettez la carte mère en place, laissez la porte ouverte et allumez la machine.
Vous devriez voir à l'écran "TESTING MEMORY" et s'en suit rapidement l'alarme sonore accompagné d'un nouveau message "RAM ERROR".
Tourner 4 fois la "RESET KEY" et vous devriez avoir ces messages, dans l'ordre:
- GAME EPROM CRC MISMATCH -0xB000001
- NON-RECOVERABLE DATA ERROR
- SOME CRITICAL DATA WILL BE LOST
- PRESS TEST SWITCH FOR 2-3 SECONDS





Appuyez pendant 2-3 secondes sur le bouton blanc de test près des LED. Relâchez-le et un message devrait apparaitre "CLOSE MAINDOOR"
Refermez la porte en vous assurant qu'elle soit bien verrouillée pour éviter les erreurs.



7) Maintenant l'écran devrait indiquer "TESTING MEMORY". A la fin de cette initialisation, un autre message "CALL ATTENDANT".
Ouvrez la porte, l'alarme devrait retentir.
Toujours avec la porte ouverte, tournez 3 fois la "RESET KEY"………… et si tout s'est bien passé, les rouleaux devraient entamer leur phase de test et se mettre à tourner, avec à la fin ce message "MACHINE TYPE MISMATCH", éteignez la machine.



8 ) Une fois la machine éteinte, enlever la carte mère, enlever la puce SBxxxxxx et remplacez là par la "KEY CHIP", ici une 00045. Remettez la carte mère en place, assurez-vous qu'elle soit bien enfichée, puis allumez la machine en laissant la porte ouverte.
Dès que les 2 LED orange du haut sont allumées fixes, éteignez la machine.
Enlevez la carte mère, enlevez la "KEY CHIP" et remplacez là par la puce SBxxxxxx, puis remettez la carte mère en place.
Toujours avec la porte ouverte, allumez la machine, et une fois son cycle d'allumage il devrait y avoir ce message "7 KEY CHIP CONFIG"





Pour naviguer dans les menus :
Les boutons "SERVICE" et "CASH OUT" pour la navigation haut – bas
Le bouton "SPIN REELS" pour sélectionner
Le bouton "BET MAX CREDITS" pour confirmer et/ou revenir en arrière


Vous voilà donc avec votre machine "toute neuve" au niveau des paramètres et des statistiques. Il faut maintenant la paramétrer afin qu'elle fonctionne.

9) La première chose à faire est de régler ces 2 menus :
- "DENOMINATION" menu 7.1.1.2 = valeur du crédit ex: 0.05 € / 0.10 € / 0.50 €….ATTENTION, à partir de ce point, si vous validez, vous ne pourrez plus revenir en arrière et la dénomination sera effective. Il faudra refaire un "Clear RAM" pour modifier la valeur.

- "TOKENISATION" menu 7.1.7.1 = nombre de crédit par pièces insérées. Ex: si vous réglez la tokenisation sur 5, à chaque pièces jouées le nombre de crédit augmentera de 5. Idem lors du paiement par le hopper, chaque fois qu'une pièce sera rendue, le nombre de crédit diminuera de 5.


Ca y est, les 2 principaux paramètres sont réglés, il vous en reste quand même quelques-uns, dont :
- 7.1.1.3 PLAYER DENOMINATION (si vous avez le choix de la dénomination sur la machine)
- 7.1.2 GAME SELECTION = réglage du taux de redistribution
- 7.1.6 MACHINE TYPE = type de machine (Upright, Round-top…)
- 7.1.9 MONEY FORMAT = choix du symbole de la monnaie €
- 7.2.2.1 PRINTER = mettre sur ENABLE si vous avez une imprimante
- 3.1.3 SET TIME = réglage de l'heure et de la date
- 3.1.4 LIMITS = règle le paiement maxi par le hopper
- 3.2 SOUND OPTIONS = réglage des paramètres sonore
- 3.3.1 BILL VALIDATOR = mettre sur ENABLE si vous avez un lecteur de billet
- 4.3 AUTO-CONFIGURE NETPLEX DEVICES = uniquement pour configurer automatiquement l'imprimante et/ou le lecteur de billet. Si vous n'avez ni l'un, ni l'autre, ne pas lancer l'auto-configuration.

Voilà pour ce qui est des principaux paramètres, bien sûr, libre à vous de mettre ce que vous voulez, mais je ne vous cache pas qu'il vaut mieux noter les paramètres sur une feuille, avant de faire un Clear RAM.

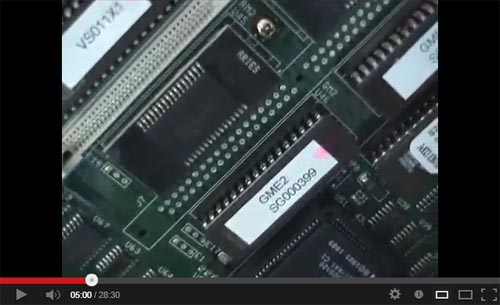

Ci-dessous une vidéo de la procédure, tout en sachant que j’en ai profité pour changer ma puce Stepper Base (SB101122), mes 2 puces de jeu Stepper Game (SG000399)et la puce de version VS011GX1.
Si vous ne faite qu’un Clear RAM, vous pouvez sauter ces étapes.




Sinon, tout le reste est identique, y compris la phase de paramétrage de la machine.

Bon courage !!!

Une fois de plus du "très beau boulot"
Merci Bruno.

Merci Marc

On fait c'qu'on peut

Bonjour,

Après évidemment quelques sueurs froides, j’ai atteint mon objectif grâce aux bonnes explications de Nurbo.

J’ai changé la dénomination de mon IGT S2000 Reel Touch, je suis passé de 0.01cts à 0.05cts le crédit, j’en ai profité pour changer aussi la « tokenisation » j’ai mis 1 token 20 crédits.

J’ai eu quelques frayeurs, en enlevant à plusieurs reprises les puces, qui cela dit au passage ne se trouve pas sur le port U21, en même temps c’est normal c’est une reel touch, je me base donc sur le nombre de pin (40).

Mes petites sueurs ont donc eu lieu dans les manipulations des puces, car même en faisant très attention des pins se sont tordue, donc en redressant j’ai eu peur de la casse, mais ouf !!! C’est passé.

Une fois les paramètres renseignés comme ils étaient à l’initial, et là, faite bien attention de noter le maximum d’info avant de commencer la manip, et je dirai même avant qu’un pépin arrive, car si il y a besoin un jour de renseigner à nouveau, c’est toujours sympas d’avoir les bonnes infos. Une fois le passage des paramétrages effectués, je retrouve ma machine comme avant, je fais plusieurs essais et au bout d’une trentaine de jeu, une sirène retentie, les rouleaux se mettent à tourner au ralenti avec un bruit bizarre, le message « call attendant closure mb bill validator comm failure »… grosse sueur, même très grosse sueur, que se passe-t-il, j’essaie d’appuyer sur les touches…Rien, je fais un reset…Rien, j’ouvre la porte…Rien, j’éteins la machine…le bruit s’arrête, normal lol… je relance….suspens…. et le manège recommence, avec comme différence le message, « call attendant closure b door open m bill validator stacker open », là je fais donc reset, la machine fait une microcoupure, les rouleaux tournent comme si je jouais, avec un drôle de son, plus de bruit bizarre, l’écran supérieur est éteint, la machine est de nouveau dans un état normal, je rejoue, et là tout va bien, depuis une centaine de jeux sont joués, et tout va bien, après quelques recherches sur le net, je crois que la machine a cru qu’une porte s’est ouverte en plein jeu, hors ce n’est pas le cas…mystère de l’électronique.

Malgré la ram clear, la fonction de la touche service ne fonctionne toujours pas, le bouton et les contacts sont bons, la lampe aussi… pourquoi ne fonctionne-t-elle plus ??? Second mystère, ce n’est qu’un détail, mais il me titille. Il me reste ensuite à trouver voir peut être « seeben » pour faire la mise à jour du lecteur de billets pour pouvoir introduire le nouveau billet de 5€, encore un détail non dérangeant.

Encore Merci à Nurbo pour ce post et ces bons conseils .

Et je l’attends toujours pour partager une pinte , peut être lors d’un prochain road trip en Belgique.

A ajouter dans la petite liste de matériel énoncée par Nurbo, de quoi éponger le front lol

Et sinon une question, pourquoi tu as profité pour changer ta puce Stepper Base (SB101122), tes 2 puces de jeu Stepper Game (SG000399)et ta puce de version VS011GX, cela sert à quoi ?

Salut Chti' !!!

Content que tout se soit bien passé malgré les sueurs froides,mais comme tu l'as dit, il manque dans le kit la serviette éponge.
Encore 2 clear ram et tu le fera les yeux fermé !!!

Pour le coup de tes rouleaux j'ai eu la même chose mais sous l'erreur "Netplex communication failure", mais un coup de reset key porte ouverte et c'est reparti. Pour ta touche service, vu qu'on avait vérifié les contact, c'est soit le câblage jusqu'à la carte CPU, soit dans le programme directement, mais alors là....

Oui, Seeben savent programmer les lecteur de billet, envoi un mail pour savoir si c'est possible. Moi le miens ne lis même pas les anciens 5 € !!!

Pour la ça va se faire...quand je sais pas mais le plus tôt possible car ça voudra dire soit session casino, soit Belgium Road Trip


Et pour finir, les puces.
Comme tu le sais, j'ai fait une commande pour avoir, à la base, une nouvelle puce VSxxxx pour pouvoir mettre la machine en multi-denomination et qui du coup me ferai avoir un nouvel affichage sur 2 lignes.
Et vu que les frais de port et le temps freine un peu les commandes aux US (quant elles arrivent), je me suis dit autant que je commande la SB et les 2 SG. Pourquoi ? Ben pour rien, juste pour les avoirs parce que aux US, les Super Spin Sizzling 7 tournent avec la SB101122 (qui avait remplacée la SB100175 qui buggait de temps en temps) et les SG000399 parce que si tu change la SB, il faut des SG associées, et les miennes ne l'étaient pas.
Bref, ce n'était pas obligatoire, mais tu sais bien qu'il faut que je bidouille, si ça marche c'est pas drôle....hein Chicki si tu lit ça...ta machine tourne toujours comme une horloge, donc je ne met toujours pas les mains dedans


@+ et bonne reprise !

Merci pour les précisions concernant les puces, pour le reste je vais faire dès que j'ai le temps un Mail à andrew, et pour la touche service, j'ai regardé l'ensemble du chemin des fils, et je crois que c'est dans un de raccord,il dois y avoir un mauvais contact avec un fils, je remonte doucement les chemins mais je trouverais...

Bonne continuation

Nurbo a écrit :Salut Chti' !!!

Bref, ce n'était pas obligatoire, mais tu sais bien qu'il faut que je bidouille, si ça marche c'est pas drôle....hein Chicki si tu lit ça...ta machine tourne toujours comme une horloge, donc je ne met toujours pas les mains dedans


@+ et bonne reprise !

Tiens donc....Je me demandais si tu l'avais encore, vu que tu n'en parles pas beaucoup...Il est vrai que côté électronique,
le tour est vite fait sur la 809

Salut,


Ben oui je l'ai encore, et tu ne sera pas près de la voir en vente sur le BonCoin, c'est introuvable elle est là et elle restera là pour encore longtemps. Pis si j'en parle pas c'est de ta faute, elle tourne nickel, donc comme je dis, tant que ça marche ne touche à rien !!!

Par contre je lis avec attention la remise en route de la machine de G70....je ne loupe rien, vous devriez y arriver à force


Ch'ti : tu tiens le bon bout, continue, je pense comme toi, le problème est entre le switch et le branchement sur la carte.

Hello,

Pour la reconnaissance du nouveau billet de 5€, retour à l'atelier obligatoire (le lecteur seulement), petite manip à faire dessus, mais il souhaite que je le ramène pour mise à jour, comme je ne suis pas pressé et que c'est un détail, cela attendra que je passe par là, je vais pas y aller spécialement.

@+

Bonjour à tous
Je suis plus doué en flipper, une dizaine, que jackpot !
C'est mon premier, un IGTS200 ,DOUBLE BLACK TIE, que jai acheté chez SEEBEN. J'ai tout de suite eu un pb et SEEBEN m a renvoyé une CPU en me demandant de faire un RAM CLEAR, accompagné des 2 puces qui vont bien
J'ai suivi la procedure superbe de NURBO !!, mais a la fin la machine me dit MACHINE TYPE MISMATCH-CALL ATtENDANT-CLOSURE M
Et si je mais une piece , celle ci ne traverse pas le monnayeur.
Merci de votre aide
