Mon but au départ est de ne pas avoir à modifier la carte CPU.
Je souhaite qu'elle reste d'origine. Donc pas de soudure, pas de retrait du support de piles.
Pour cela je vais fabriquer des "fausses" piles faisant contact avec le support d'origine.
Le support déporté sera alors relié à ces fausses piles.


Un tube pour les piles :

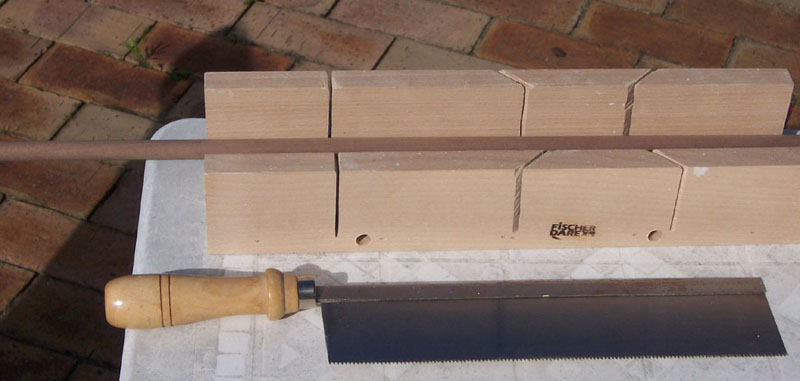

J'utilise une baguette de bois pour faire les "fausses" piles. Le bois n'étant pas conducteur, c'est ce qu'il faut pour le déport.
Découper la baguette de bois à la longueur d'une vraie pile. Poncer pour ne pas avoir d'arrêtes.

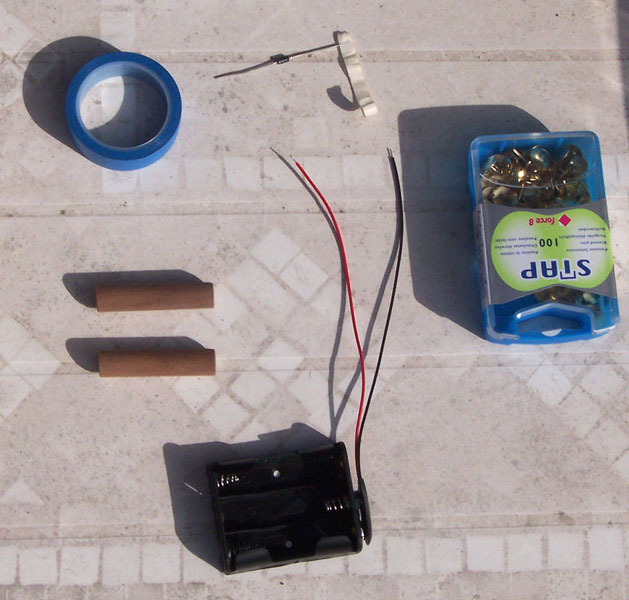

Les pièces à assembler :
Une fois la découpe de faite, voici les différentes pièces à assembler pour faire mon déport.

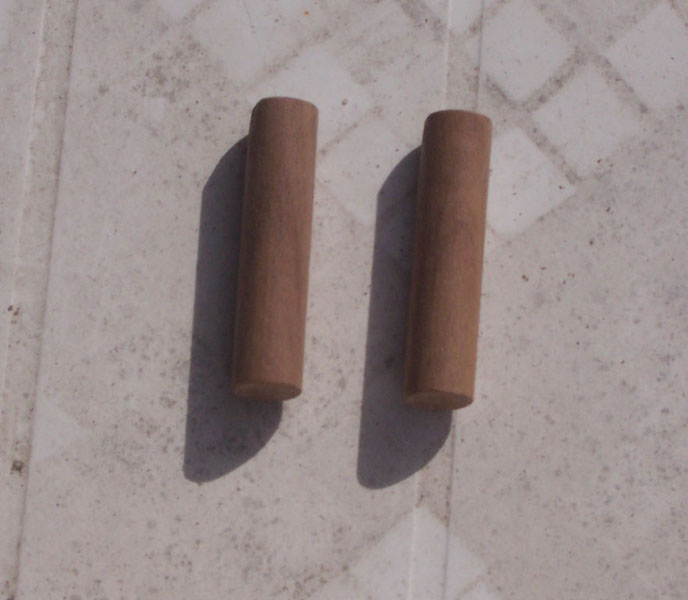

- Les tubes de bois fraichement découpés.
- Un support de piles à 3 logements avec les fils associés.
- Des punaises pour la surface conductrice.
- Une diode 1N4004, pour empêcher le retour du courant dans la pile.
- Du ruban isolant autocollant.
- Un tube isolant thermo rétractable.




Soudure de la punaise et de la diode :

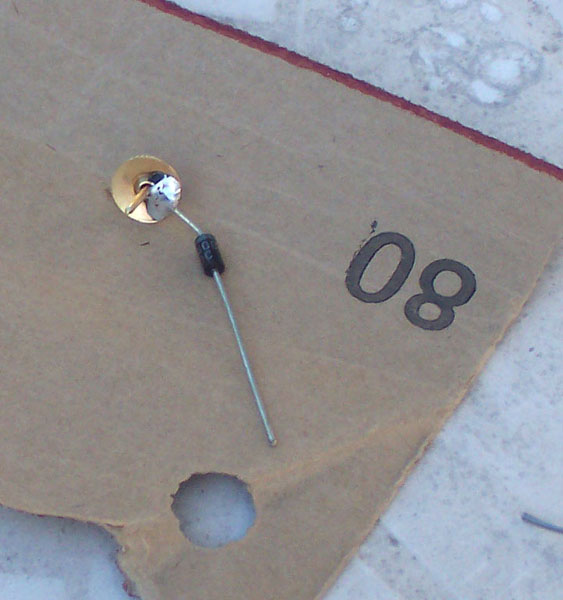

Soudure de la diode directement sur l'intérieur de la punaise.
La bague de la diode doit être dirigée vers la punaise.

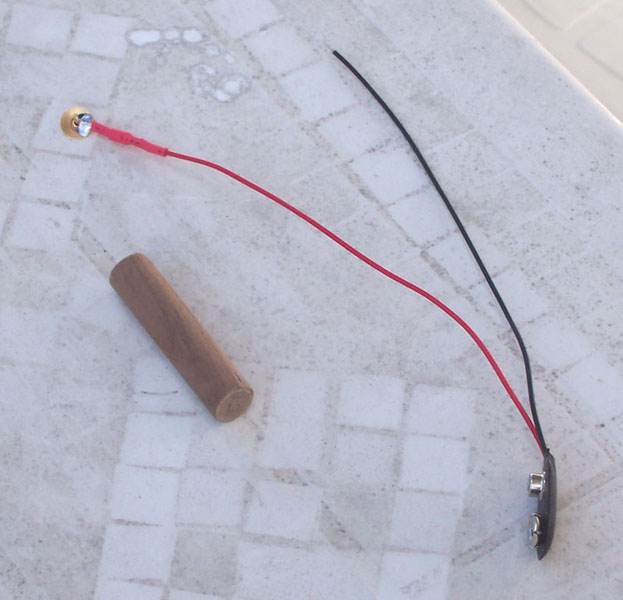

Assemblage avec le fil :
Souder l'autre coté de la diode sur le fil rouge du support de pile.
Utilisation du tube thermo rétractable pour envelopper et isoler la diode.

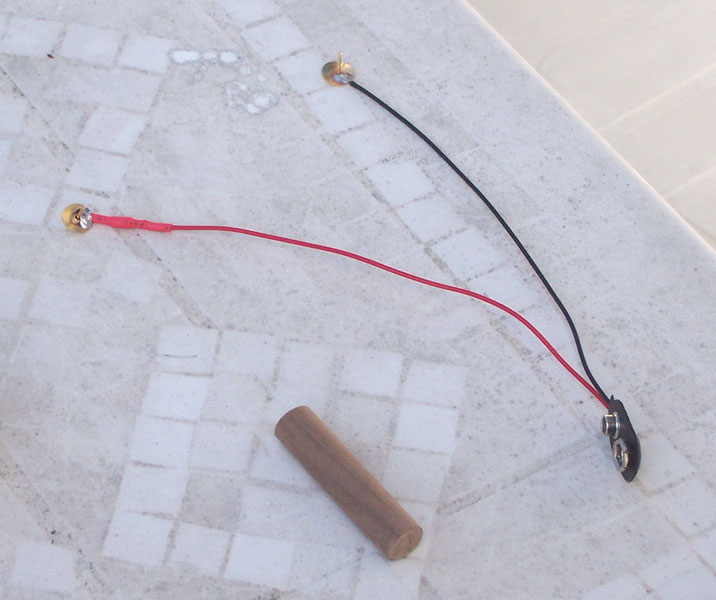

Le pôle négatif :

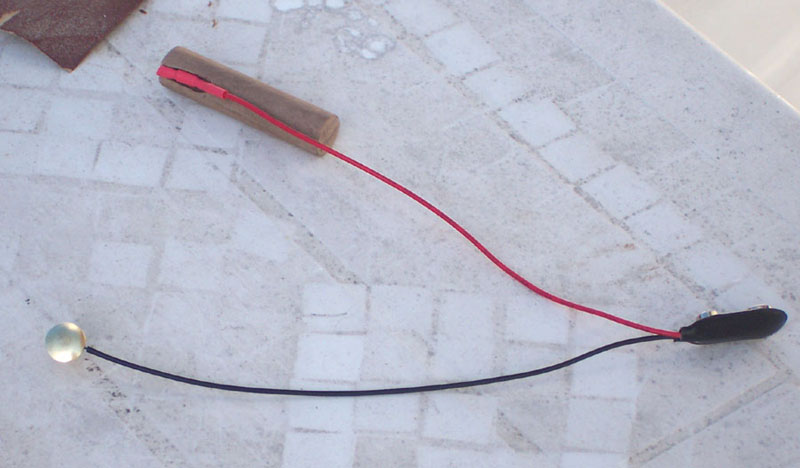

Souder directement l'autre fil du support de pile (le noir) sur une deuxième punaise.




Logement à diode :

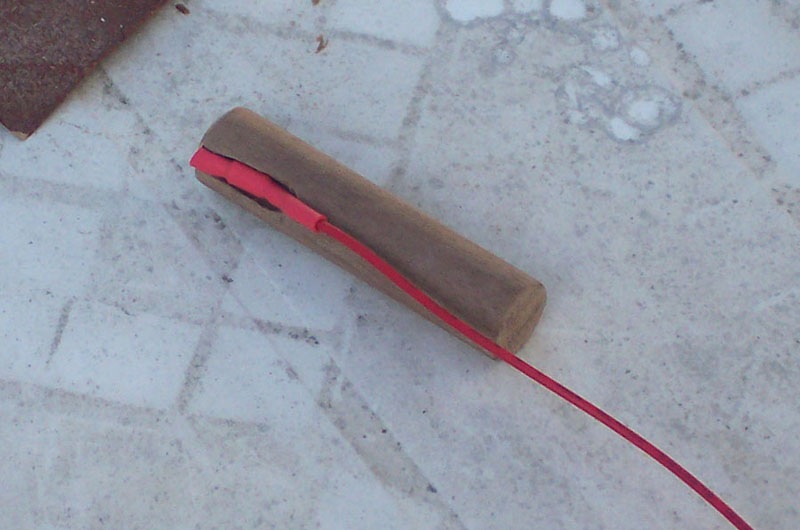

Creuser le bois de la pièce découpée dans la baguette pour faire un logement destiné à la diode.
Enfoncer la punaise dans le bois du coté ou l'on vient de creuser.
Tordre les pattes de la diode pour la faire rentrer dans le trou fraichement creusé.





Mettre du ruban isolant :

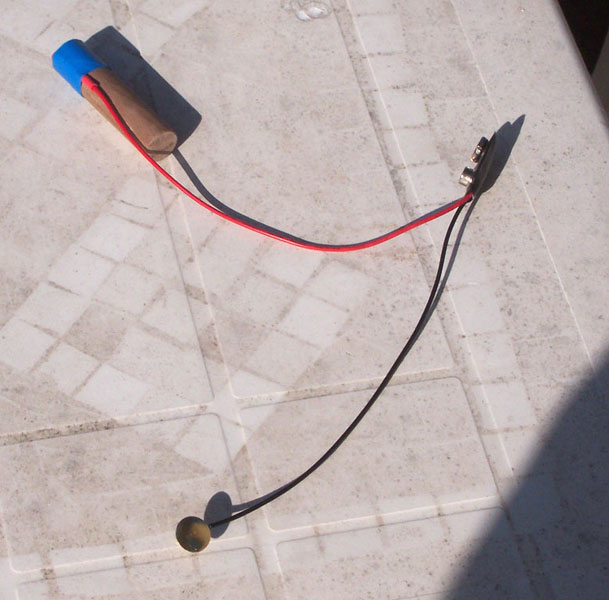

Entourer la pièce de ruban isolant autocollant au niveau de la diode.

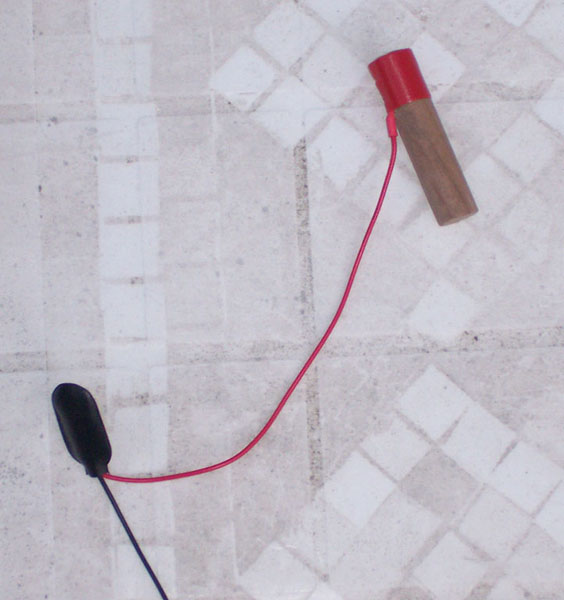

oubien en rouge



S'occuper du contacteur négatif :
Enfoncer la punaise du fil noir sur la deuxième pièce en bois.
Mettre du ruban isolant aussi sur ce tube.

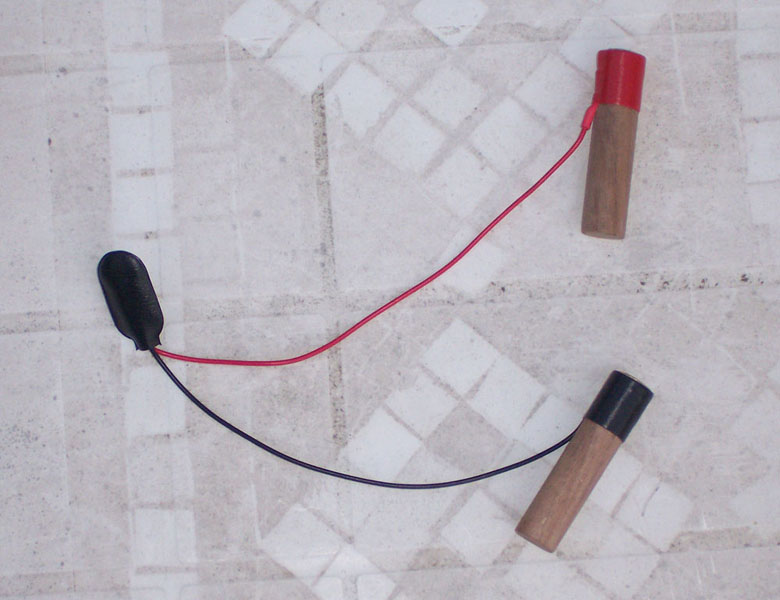

oubien en rouge et noir

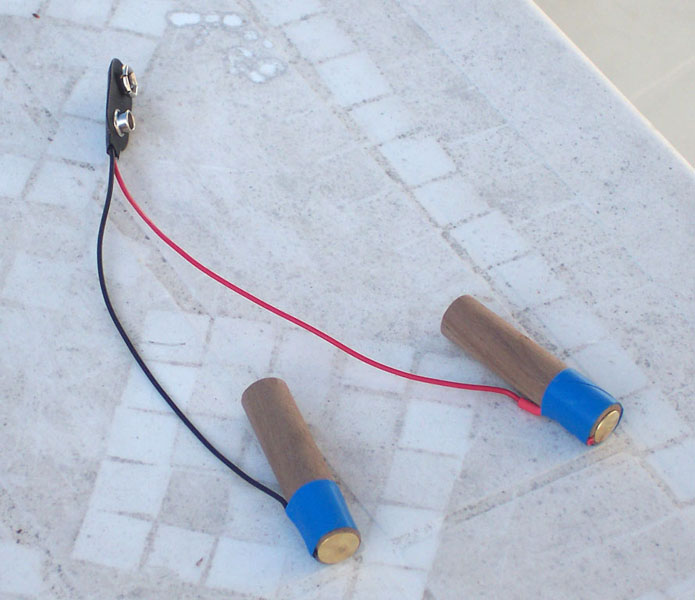

Le support est fini :
Reste plus qu'à l'installer.

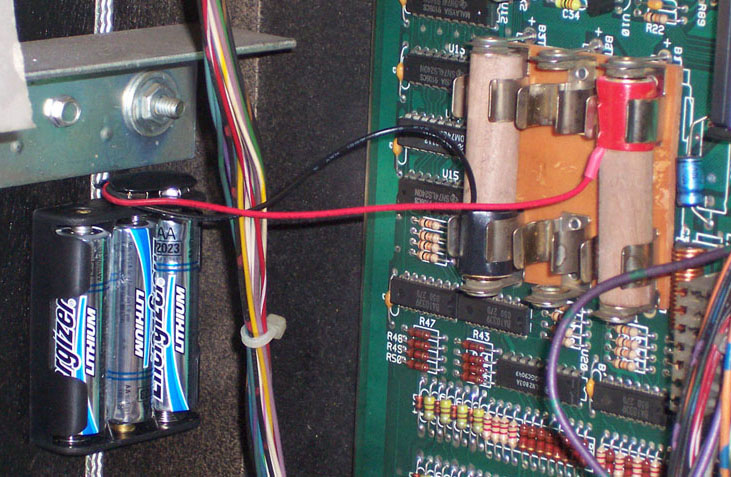

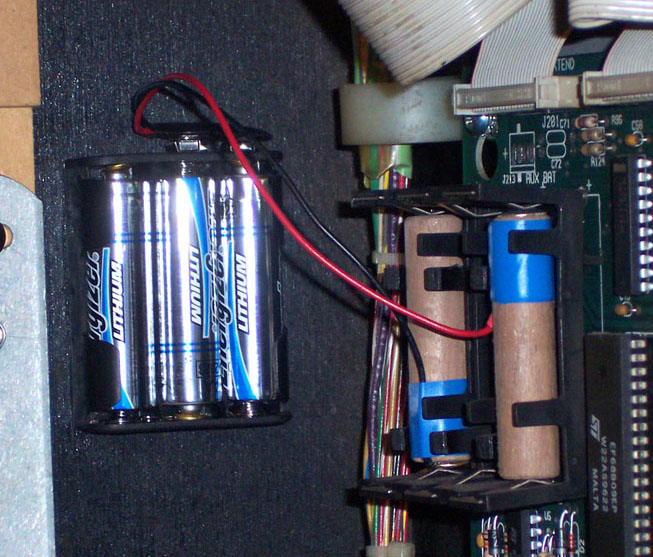

Visser le support sur le coté et positionner les "fausses" piles.

Sur mon excellent The Getaway : High Speed II :

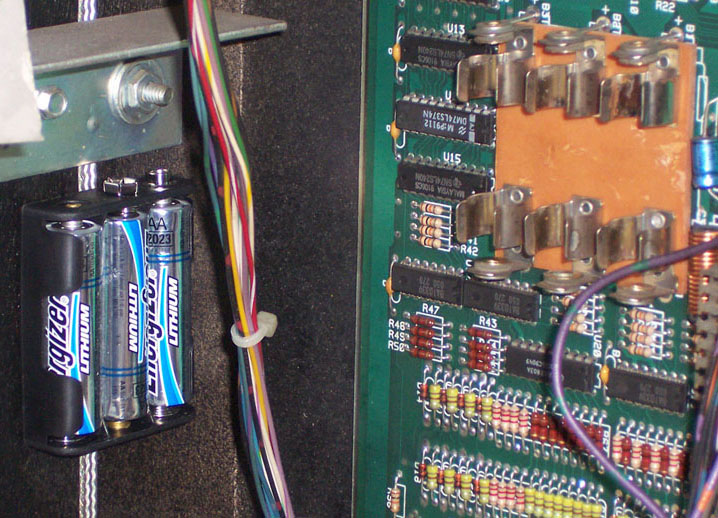

Sur mon Scared Stiff :



Lithium :
J'ai fait le choix de prendre des piles au lithium.
C'est plus cher, mais c'est sensé durer beaucoup plus longtemps.

Conseil :
Si vous ne voulez pas perdre vos scores et configurations en changeant les piles,
faites le tout simplement flipper allumé.

La version Web de cet article est disponible sur mon site à l'adresse : http://xlbtflip.free.fr/piles.html

xlbtflip - 07/09

xlbtflip a écrit : Lithium :
J'ai fait le choix de prendre des piles au lithium.
C'est plus cher, mais c'est sensé durer beaucoup plus longtemps.
xlbtflip - 07/09

J'adore cette modif ! Excellent car le support d'origine reste à sa place.

Par contre (je sais que tu as utilisé la diode, ça doit empecher ça) les piles au lithium j'en avais mit sur mon T2 et elle chauffaient FLIPPER ETEINT !!! Alors que des piles classiques pas du tout.

Mefiance et pour moi ces piles sont interdites de flips à vie !

Salut,

Pourquoi pas, modif intéressante :)

Par contre la diode ne sert à rien.

Elle est déjà intégré sur les cpu donc là tu as deux diodes.

Manu

c est bien pensé , le coup des punaises c est extra !!

C'est plein de bonnes idées.
Personnellement, j'aurai mis une pile plate 4.5V à la place du boitier déporté, pour économiser un boitier neuf.

C'est sympa ton truc
Disons que quand le support est encore en état ça évite de sortir la carte

Super intéressant
Merci pour l'article

Je ferai ces modif sur les miens

La diode en moins comme dis Manu ?

Excellent!

Bon, c'est une coqueterie sans doute, mais trois fausses piles avec du ruban adhésif d'une autre couleur pour couvrir le reste de la pile donnerait vraiment l'impression qu'elles sont véritables. Surtout si on cache un peu plus le fil qui déporte vers les véritables piles.

Bien trouvé comme astuce.

Depuis le temps que je voulais déporter les piles de mes flips mais sans toucher à la carte ...

Voilà l'idée qui tombe à pic

Tout simplement génial
